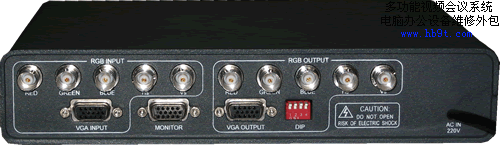

產品描述
該產品是VGA長線傳輸型高頻放大補償器，1路VGA與1路RGBHV輸入，1路VGA監視輸出、1路VGA與RGBHV輸出，專用于計算機高分辨率圖象信號的高性能長距離放大。LM-203LLD長線放大器具有高達440MHz（-3dB）的滿載帶寬，可兼容RGBHV、RGBs、RGsB和分量視頻信號，可在VGA（640×480）、SVGA（800×600）、XGA（1024×768）、SXGA（1280×1024）、UXGA（1600×1200）、QXGA(2048*1536)信號模式下提供良好的高清晰表現。本產品可較好解決由于數據傳輸線過長等原因造成的輸出端設備（如投影機）顯示顏色失真，圖象、文字重影或拖尾等現象。
產品特性
專業放大芯片440MHz（-3dB）滿載帶寬
面板DIP開關控制增益
增益距離15級調節，使用驅動效果達到最佳
全兼容RGBHV、RGBs、RGsB、分量視頻
增益距離75-3電纜可達300米
全鋁機箱，保證更好的抗干擾及電磁屏蔽兼容性
技術參數
輸入接口： 1路5BNC（RGBHV）或HD15（VGA）
2個輸入端可互為環通輸出
輸出接口：1路5BNC（RGBHV）
1路HD15（VGA）
監視輸出：1路 HD15（VGA）
RGB通道：
驅動輸出帶寬： 440MHz(-3dB)
0-20MHz只是+0.15dB到-0.15dB
0-150MHz只是+8.5dB到-1.8dB
監視輸出帶寬： 450MHz(-3dB)
輸入電平： 0.5Vp-p最小，2.0Vp-p最大
輸入I/O阻抗： 75Ω
輸出電平： 0.7Vp-p最小，2.0Vp-p最大
輸出I/O阻抗： 75Ω
色度亮度干擾： -82dB@10MHz
-56dB@100MHz
信噪比： -73dB@10MHz(Vi=2Vp-p)
傳輸距離： 75-3電纜傳輸距離300m
行場同步通道：
輸入電平： 1Vp-p－5Vp-p
輸入阻抗： 10KΩ
輸出電平： 兼容TTL
輸出阻抗： 75Ω
同步極性： 跟隨輸入
行頻： 15KHz-130KHz
場頻： 30Hz-170Hz
增益控制方式： 面板DIP開關控制
產品規格：
電源： 交流220V，50Hz
功率： 10W
外形尺寸： 235（寬）×45（高1U）×155mm（深）
重量： 1.5 (kg)
平均故障間隔時間： 30000小時
標配附件： 產品使用說明書
電源線
